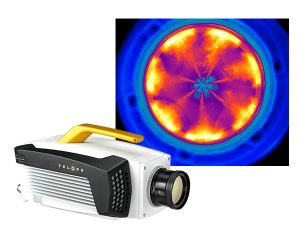

FAST-IR 高速紅外熱像儀
Telops新近推出的FAST-IR系列中波紅外熱像儀是對高速紅外相機的一次革命，它為紅外成像專家們提供了速度高達每秒1012幀的640*512/每秒和3100幀的320*256全幅熱像數據。FAST-IR中波高速紅外熱像儀即可時刻記錄原始熱像數據，也可實時給出標定后的 溫度 數據（溫度值）。定標系數是通過內置標準自動采集，計算來完成。 針對多波段的實際應用，可安裝快速濾光輪來實施。
高速紅外熱像儀FAST-IR 是全世界高速紅外熱像儀產品的佼佼者. FAST-IR可以通過高時間分辨率的高速熱圖像來分析任何動態高速目標。這款高性能的紅外熱像儀擁有很高的靈敏度，從而能夠探測任何有挑戰性的目標.FAST-IR能夠自動調整來適應快速的溫度變化，并可以通過目標光譜特性來定性目標。
特 點
-
- – 實時數據輸出: 原始數據RAW, 非均勻性校正數據NUC, 溫度數據temperature,輻亮度 radiance
- – 相機控制: GigE, Camera Link?, RS232
- – 數據傳輸: GigE , Camera Link?, HD-SDI
- – 場景溫度區間 (與所配鏡頭一起定標)
- – 用戶自標定管理工具
- – 時間標記: IRIG 和 GPS
- – 高級觸發功能
- – 機動濾光輪 (4位), 用戶可自行更換，直徑 25.4-mm 濾光片(可選), 厚度可達 2-mm
- – 實時處理 (RTP-NUC)
- – 實時溫度標定 (RTTC)
- – 實時輻亮度標定 (RTRC)
- – Telops 特有自動曝光控制功能 (AEC)
- – Telops 特有高動態區間圖像增強功能 (EHDRI)
標準配套
|
|
核心參數
| 中波系列 | |||||
| 光譜范圍 | 空間分辨率 | 測量幀頻 | Maximum Frame Rate | 濾片位置 | |
| FAST M3k | 1.5 – 5.4 μm | 320 × 256 px | 3 100 Hz | 100 000 Hz @ 64 × 4 | 4 |
| FAST M2k | 3 – 5.4 μm | 320 × 256 px | 1 900 Hz | 2 000 Hz @ 320 × 240 90 000 Hz @ 64 × 4 | 4 |
| FAST M2kx | 3.7 – 4.8 μm | 320 × 256 px | 1 600 Hz | 26 700 Hz @ 256 × 2 | 4 |
| FAST M1kx | 1.5 – 5.4 μm | 640 × 512 px | 1 012 Hz | 40 000 Hz @ 64 × 8 | 4 |
| FAST?M2k UDx | 1.5?– 5.4 μm | 640 × 512 px | 1 500 Hz | 42 000 Hz?@ 64 × 8 | 4 |
| FAST?M400x | 1.5 – 5.1 μm | 640 × 512 px | 310 Hz | 1100?Hz?@ 320 × 256 8000 Hz?@ 136 ×?2 | 4 |
| FAST M200 | 1.5 – 5.1 μm | 640 × 512 px | 200 Hz | 5 600 Hz @ 136 × 2 | 4 |
| 長波系列 | |||||
| 光譜范圍 | 空間分辨率 | 測量幀頻 | max幀速率 | 濾片位置 | |
| FAST L100k | 8 – 9.4 μm | 640 × 512 px | 115 Hz | 120 000 Hz @ 64 × 2 | 4 |
| FAST L350 | 8 – 9.5 μm | 640 × 512 px | 360 Hz | 5 000 Hz @ 132 × 4 | 4 |
| FAST L200 | 7.7 – 9.3 μm | 640 × 512 px | 230 Hz | 17 200 Hz @ 160 × 2 | 4 |
| 擴展長波系列 | |||||
| 光譜范圍 | 空間分辨率 | 測量幀頻 | max幀速率 | 濾片位置 | |
| FAST V1k | 8 – 12 μm | 640 × 512 px | 1 000 Hz | 2 500 Hz @ 320 × 256 33 000 Hz @ 64 × 8 | 4 |
| FAST V350 | 7.5 – 12 μm | 320 × 256 px | 344 Hz | 12 000 Hz @ 128 × 8 | 4 |
| FAST V300 | 7.7 – 11.8 μm | 320 × 256 px | 300 Hz | 79 000 Hz @ 64 × 2 | 4 |
| FAST V100 | 7.5 – 12 μm | 640 × 512 px | 120 Hz | 3 800 Hz @ 64 × 8 | 4 |
| FAST V100k | 7.8 – 11.4 μm | 640 × 512 px | 115 Hz | 120 000 Hz @ 64 × 2 | 4 |
| 高清系列 | |||||
| 光譜范圍 | 空間分辨率 | 測量幀頻 | max幀速率 | 濾片位置 | |
| FAST M200hd | 3 – 5 μm | 1280 × 1024 px | 170 Hz | 4 700 Hz @ 1280 × 2 | 4 |
| FAST M100hd | 3 – 5 μm | 1280 × 1024 px | 85 Hz | 4 500 Hz @ 1280 × 2 | 4 |
| FAST M100hdx | 3.7 – 4.8 μm | 1280 × 1024 px | 118 Hz | 26 700 Hz @ 256 × 2 | 4 |
| FAST M80hd | 3.7 – 4.8 μm | 1280 × 1024 px | 59 Hz | 48540 Hz @ 64 × 2 | 4 |
